Suchý transformátor 50kva

Klíčovou vlastností transformátoru je suchá konstrukce, která využívá vysoce kvalitní materiály zpomalující hoření k zapouzdření jádra a vinutí. To eliminuje potřebu izolačního oleje, díky čemuž je provoz transformátoru bezpečnější a jeho údržba je snadnější. Suchá konstrukce také snižuje riziko úniku oleje a požáru, čímž zvyšuje celkovou bezpečnost a spolehlivost.

Účinnost je dalším znakem suchého transformátoru SGOB 50kva. Je navržen tak, aby minimalizoval energetické ztráty během přenosu energie a zajistil, že bude fungovat na optimální úrovni. To přispívá k úspoře nákladů na účty za elektřinu a snižuje ekologickou stopu koncového uživatele.

Z hlediska designu je transformátor kompaktní a elegantní, zabírá minimální prostor a zároveň usnadňuje přepravu a instalaci. Díky tomu je ideální pro instalace ve stísněných prostorách, což snižuje celkové náklady na instalaci a čas.

Suchý transformátor SGOB 50kva se také může pochlubit pokročilými ochrannými systémy, včetně nadproudových, přepěťových a teplotních relé. Tyto funkce poskytují komplexní ochranu proti poruchám a anomáliím, zajišťují bezpečnost personálu a zařízení a zabraňují potenciálním prostojům a škodám.

Transformátor je vyroben z vysoce kvalitních materiálů a precizního inženýrství, díky čemuž je odolný a spolehlivý v nejdrsnějších podmínkách. Jeho robustní konstrukce zajišťuje dlouhodobý výkon a minimalizuje potřebu údržby a oprav.

Suchý transformátor SGOB 50kva navíc nabízí přizpůsobitelné možnosti, které splňují specifické požadavky na napájení a potřeby aplikací. To zahrnuje různé úrovně napětí, vstupní a výstupní připojení a montážní konfigurace, což zajišťuje bezproblémovou integraci do stávající elektrické infrastruktury koncového uživatele.

VLASTNOSTI PRODUKTU

Suchý transformátor 50kva litý z epoxidové pryskyřice vyrobený společností Shanghai Industrial Transformer Co., Ltd. je vyvinut a navržen ve spolupráci s Shenyang Transformer Research Institute zavedením pokročilé zahraniční technologie. Index spolehlivosti produktů dosáhl mezinárodní pokročilé úrovně.

Suchý transformátor SGOB 50kva je bezpečný, nehořlavý a ohnivzdorný, bez znečištění a lze jej instalovat přímo do těžiště. Je bezúdržbový, snadno se instaluje, má nízké komplexní provozní náklady, nízké ztráty, dobrý výkon odolný vůči vlhkosti, může normálně fungovat při 100% vlhkosti a lze jej uvést do provozu bez předsušení po vypnutí. Má nízký částečný výboj, nízkou hlučnost, silnou funkci odvodu tepla a může pracovat při 150% jmenovité zátěži za podmínek nuceného chlazení vzduchem.

Suché transformátory SGOB 50kva jsou nyní široce používány ve výškových budovách, obchodních centrech, letištích, stanicích, docích, metru, továrnách, podzemních distribučních stanicích, plošinách pro těžbu ropy na moři, elektrárnách a dalších místech s drsným prostředím a podmínkami použití.

Hlavní materiály a vlastnosti

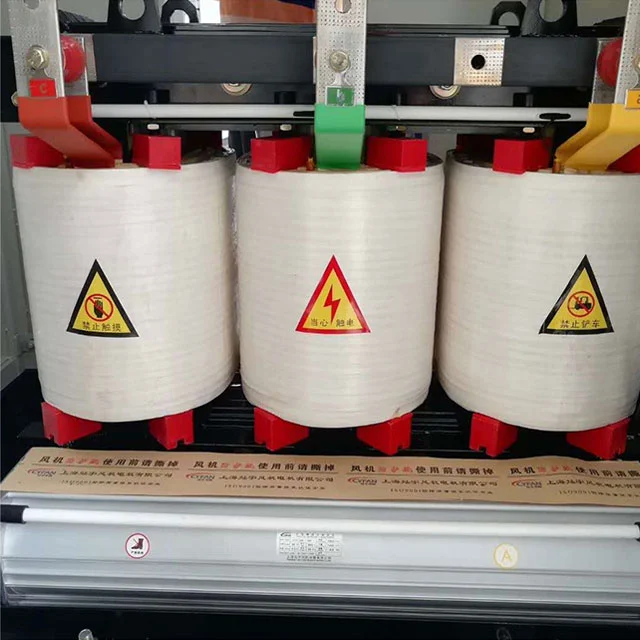

Cívka používá jako vodič izolovaný měděný drát třídy F a jako izolaci kompozitní materiál ze skelných vláken a epoxidové pryskyřice. Jeho koeficient roztažnosti se blíží koeficientu roztažnosti měděného vodiče a má dobrou odolnost proti nárazu, odolnost proti změnám teploty a odolnost proti prasklinám. Všechny složky ze skelných vláken a epoxidové pryskyřice jsou samozhášecí a nebudou dále hořet. Současně je vysokonapěťová cívka zalita epoxidovou pryskyřicí pod vakuem 1 mbar a uvnitř cívky nejsou žádné bubliny, což zajišťuje, že částečný výboj cívky je malý. Současně je efektivně snížena ztráta transformátoru.

Železné jádro transformátoru je vyrobeno z vysoce propustných za studena válcovaných křemíkových ocelových plechů 30EH120 s uspořádanou orientací zrna dovezených z Nippon Steel, Japonsko, s 45° plnými zkosenými spoji a čtyřúrovňovým postupným stohováním. Povrch železného jádra je utěsněn izolační pryskyřičnou barvou, aby se zabránilo vlhkosti a rzi, a dvě svorky a upevňovací prvky mají antikorozní ochranné vrstvy. Celé železné jádro využívá nenaskládaný železný třmen a ocelovou tažnou desku, která účinně snižuje ztráty naprázdno, proud naprázdno a hluk železného jádra.

U nízkonapěťových a vysokoproudých cívek je zkratové napětí velké, když dojde ke zkratu, a počet nízkonapěťových závitů je malý. Čím větší je nízkonapěťový proud, tím výraznější bude problém nestabilních ampérzávitů při použití typu vinutí drátu. Je také třeba zvážit problém rozptylu tepla. V této době může použití fóliového vinutí pro nízké napětí lépe vyřešit výše uvedené problémy. Za prvé, fóliové výrobky nemají axiální závity a axiální úhly spirály vinutí. Ampérzávity vysokonapěťových a nízkonapěťových vinutí jsou vyvážené a axiální napětí transformátoru je malé, když dojde ke zkratu. Za druhé, díky tenké izolaci lze během procesu libovolně nastavit vícevrstvé vzduchové kanály a také je lépe vyřešen problém s odvodem tepla. Vnitřní svařování cívky využívá xenonové ochranné svařování na plně automatickém stroji na navíjení fólie, který má vysokou přesnost, nízký odpor svařování a žádný externí proces svařování. Mezi vrstvami vinutí je použita DMD izolace a konce jsou po navinutí utěsněny a vytvrzeny pryskyřicí.

Je použit chladicí ventilátor s příčným prouděním, který má vlastnosti nízkého hluku, vysokého tlaku větru, krásného vzhledu atd., A zvyšuje přetížitelnost transformátoru. Řízení teploty využívá inteligentní regulátor teploty pro zlepšení bezpečnosti a spolehlivosti provozu transformátoru.

POPIS PRODUKTU

Suchý transformátor izolovaný epoxidovou pryskyřicí je velmi bezpečný produkt. Může být instalován přímo v nákladovém centru. Funguje dobře v prostředí se 100% vlhkostí bez předsušení. Byl široce používán v oblasti stavebnictví, obchodního centra, letiště, stanice, přístavu, metra, továrny, podzemní distribuční stanice, plošiny pro těžbu ropy na moři, elektrárny atd.

VLASTNOSTI PRODUKTU

● Ohnivzdorné

● Odolnost proti vlhkosti

● Snadná údržba a instalace

● Dobrý chod v drsných podmínkách prostředí

● Neznečišťující produkt

● Nízké ztráty během komplexního provozu

PARAMETRY

PROFIL SPOLEČNOSTI

Shanghai Industry Transformers Co., Ltd (SGOB) je dodavatel kompletního sortimentu elektrických distribučních zařízení. Mezi naše produkty patří:

● Olejové transformátory

● 35KV transformátory ponořené do oleje

● Suché výkonové transformátory s izolací z expoxidové pryskyřice

● Distribuční transformátory z amorfní slitiny

● Fotovoltaické transformátory

● Transformátory větrné energie

● Krabicové rozvodné transformátory

Naše společnost byla založena v roce 2007 a dnes má dílnu o rozloze 40 000 m2 a více než 200 zaměstnanců. Naše produkty jsou široce používány v široké řadě průmyslových odvětví, jako je výroba a distribuce energie, výroba uhlí, hutnictví, ropa a plyn, chemický průmysl, stavebnictví, přístavy, letiště, železniční a komunální infrastruktura.

Vyrábíme také související zařízení, jako jsou elektrické skříně a kryty, rozvaděče V současné době rozšiřujeme naši produktovou řadu do dalších oblastí souvisejících s napájením, jako jsou konektory smrštitelné za tepla, elektrické kabely a související mechanická zařízení atd. Naším cílem je vybudovat na jednom místě platforma dodávek elektrických zařízení a dílů pro naši globální zákaznickou základnu.

Spoléháme na náš přísný systém kontroly kvality, abychom dodávali produkty nejvyšší kvality. Z našich 200 zaměstnanců je 46 inženýrů se zkušenostmi. Náš systém kvality zahrnuje kvalifikaci pro:

● Čínské národní centrum pro dohled nad kvalitou transformátorů

● ISO-9001:2008 Systém managementu kvality

● ISO-14001:2004 Systém environmentálního managementu

● Systém ochrany zdraví a bezpečnosti OHSMS18000

Naše patenty:

Mezi naše možnosti výroby a testování kvality patří:

● Automatické navíjení fólie

● Digitální silikonová ocelová fólie a řezání

● Plně automatická vakuová sušicí pec a lakovací linka

● Tester částečného vybití HAEFLY

● Analyzátor výkonu HAEFLY

● Harmonický analyzátor HAEFLY

Výsledkem je špičkový produkt s vysokou účinností, nižším ztrátovým výkonem a nízkou hlučností pro maximalizaci investic do infrastruktury.
