Popis výrobku

Výrobce:Shanghai Industrial Transformer Co., Ltd. (odhad 2007)

The80 kVA olejový transformátor pro komerční distribuci energieje běžná specifikace pro malá až střední komerční zařízení včetně samoobsluh (300-500 m²), komunitních klinik, malých hotelů (20-30 pokojů) a dílen pro lehkou výrobu s celkovou připojenou zátěží mezi 150-250 ampéry při 0,4 kV.

Zátěžová kapacita 80 kVA – co dokáže pohánět?

Typ zařízení	Množství	Mezisoučet zatížení (kVA)
LED osvětlení (100W každý)	100 příslušenství	10
HVAC (každý 5kW chlazení)	4 jednotky	20
Výtah (7,5 kW)	1 jednotka	8
Pokladní systémy + IT	10 pracovních stanic	5
Chlazení (komerční chladiče)	6 jednotek	12
Různé prodejny	-	15
Celková typická zátěž		70 kVA
Bezpečnostní rezerva		10 kVA

Tento 80 kVA olejový ponořený transformátor pro komerční distribuci energie podporuje výše uvedený typický komerční mix s 10-15% rezervou kapacity pro budoucí expanzi.

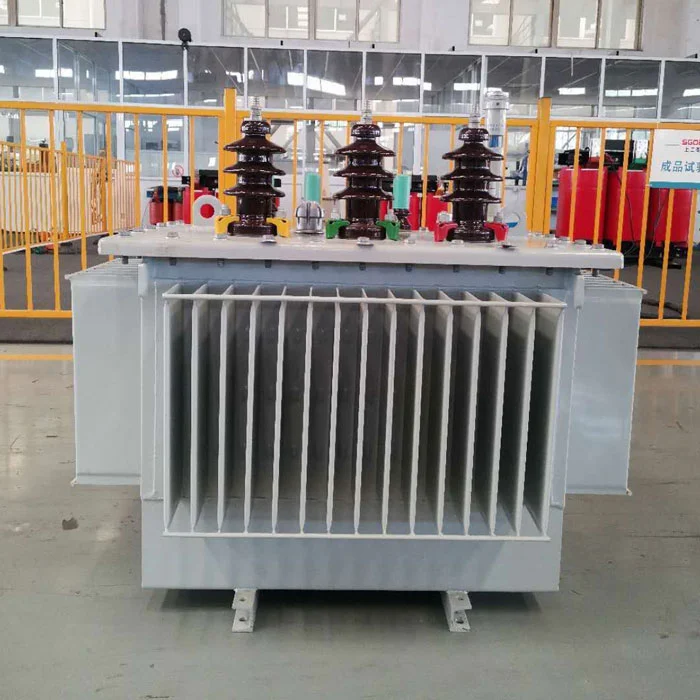

80kva Oil Immersed Transformer

Technické parametry

Jmenovitá kapacita	80 kVA
Primární napětí	10 ±2×2,5 % / 20 kV
Sekundární napětí	400V / 230V třífázový
Frekvence	50 Hz
Skupina připojení	Dyn11 (standardní)
Ztráta naprázdno (měřeno)	≤0,18 kW (typicky 0,176-0,179)
Ztráta zatížení @75°C	≤1,05 kW
Impedance	4 %
Proud naprázdno	≤ 1,7 % (typicky 1,5–1,6 %)
Celková hmotnost	540 kg (hmotnost oleje cca 105 kg)
Přepravní rozměry	950 × 600 × 1250 mm (v bedně)
Způsob chlazení	ONAN (Oil Natural Air Natural)
Hladina hluku na vzdálenost 1 m	≤55 dB(A)

Naměřené hodnoty z tovární kontroly kvality (posledních 12 měsíců, 47 jednotek)

Parametr	Průměr továrního testu	IEC limit	Postavení
Ztráta naprázdno	0,177 kW	0,20 kW (max.)	11,5 % pod limitem
Ztráta zatížení	1,04 kW	1,10 kW	5,5 % pod limitem
Proud naprázdno	1,55 %	2,0 %	22,5 % pod limitem

Všech 47 jednotek prošlo testem částečného vybití s naměřenými hodnotami mezi 2-7 pC (limit ≤10 pC).

Roční náklady na energii – reálná čísla

Základ výpočtu: 80kVA transformátor pracující při 50% průměrné zátěži (40 kVA), účiník 0,85, provozní hodiny 5 840 hodin/rok (16h/den × 365 dní), sazba elektřiny 0,12 $/kWh.

Typ ztráty	Výkon (kW)	Roční energie (kWh)	Roční náklady
Ztráta naprázdno (24/7)	0.18	1,577	189 dolarů
Ztráta zátěže (při 50% zátěži)	1,05 × (0,5)² = 0,26	1,518	182 dolarů
Celkový	0,44 prům	3 095	371 dolarů

Při 60% průměrném zatížení (48 kVA) se roční náklady zvyšují na přibližně 440 USD.

Hladina hluku – důležitá pro komerční instalace

Komerční transformátory jsou často instalovány v blízkosti obsazených prostor. Zdroje hluku a jeho zmírnění80 kVA olejový transformátor pro komerční distribuci energie:

Zdroj hluku	Příspěvek	Zmírnění v tomto modelu
Magnetostrikce jádra	70 %	Hustota toku snížena na 1,65T (vs. 1,70T standard)
Chladicí ventilátor (pokud je ve výbavě)	0 %	Bez fanoušků – pouze ONAN
Vibrace nádrže	20 %	Antivibrační podložky mezi jádrem a nádrží
Magnetické hučení	10 %	Stupňovité spoje jádra

Naměřená hladina akustického tlaku: 53-55 dB(A) na 1 metr. Pro informaci: normální konverzace je 60 dB(A), kancelářské pozadí je 45-50 dB(A). Tento transformátor je vhodný pro instalaci v suterénních elektrických místnostech sousedících s obývanými podlahami, pokud je zajištěna správná izolace stěn.

Kam se vejde 80kVA? – matice výběru kapacity

Typ zařízení	Typická maximální poptávka	Doporučené hodnocení	Proč
Malý obchod (200m²)	25-35 kVA	50 kVA	80 kVA naddimenzovaný
Supermarket (500m²)	55-70 kVA	80 kVA	Odpovídá typické zátěži
Malý hotel (25 pokojů)	50-65 kVA	80 kVA	Umožňuje špičky střídavého zatížení
Komunitní zdravotní klinika	40-60 kVA	80 kVA	Přepěťová marže lékařského vybavení
Lehká strojírna (3-5 strojů)	50-75 kVA	80 kVA	Startovací proud motoru
Administrativní budova (1500m²)	60-85 kVA	100 kVA	Hranice 80 kVA

Pokud váš špičkový odběr přesahuje 70 kVA po dobu delší než 4 nepřetržité hodiny, zvolte místo toho 100 kVA.

Požadavky na instalaci – Omezení komerční budovy

Požadavek	Tato jednotka 80 kVA	Poznámky
Potřebná podlahová plocha	0,45 m² (870 × 510 mm)	Plus 600 mm přední přístup
Zatížení podlahy	540 kg + nádoba na olej	Minimálně 1000 kg/m²
Výška stropu	2,2 m minimálně	Pro průchod průchodkami
Větrací otvor	0,15 m² vstup + výstup	Přirozená konvekce
Požární ochrana	Místnost vyhovující IEC 60076-12	Povinné pro vnitřní olejové náplně
Odstup od hořlavin	1,5 m	Za 70 NFPA

Nevyžaduje: protipožární systém (pro olej naplněný <500l objemu oleje na IEC), speciální základové šrouby (montážní otvory jsou k dispozici) nebo akustický kryt (≤55dB přijatelné pro nespící prostory).

Důkaz kvality – Obsah zprávy o továrním testu

Každý 80 kVA olejový ponořený transformátor pro komerční distribuci energie se dodává se zkušební zprávou obsahující tyto naměřené hodnoty (nejen „vyhověl/nevyhověl“):

Ztráta naprázdno při jmenovitém napětí (3fázový průměr)
Proud naprázdno jako procento jmenovitého proudu
Ztráta zátěže při 75 °C vztažená ke jmenovitému proudu
Impedanční napětí při jmenovitém proudu
Izolační odpor (primární vůči sekundární, primární vůči zemi, sekundární vůči zemi)
Dielektrická odolnost zkušebního napětí a doby trvání
Částečné vybíjecí zhášecí napětí a maximální nabití
Průrazné napětí olejového dielektrika (≥40 kV podle IEC 60156)
Zkouška těsnění nádrže (30 kPa, 24 hodin, údaj na tlakoměru)

Kupující obdrží zprávu ve formátu PDF se sériovým číslem vysledovatelným k výrobní šarži.

Srovnání – Nový S11 80kVA vs.Použitý/Repasovaný 80 kVA

ParametrNový S11 (tato jednotka)Použitý S9 (10+ let starý)Ztráta naprázdno0,18 kW0,28-0,32 kWRoční náklady na energii naprázdno (@$0,12)$189$294-336Ztráta zatížení při 50% zatížení 0,26 kW0,31-0,35$Roční ztráta zátěže272$$171 kWCelkové roční náklady na energii371 dolarů511–581 USD10leté náklady na energii3 710 dolarů5 110–5 810 USDTypická kupní cena 2 800–3 200 USD 1 200–1 800Celkové náklady na 10 let6 500–6 900 USD6 300–7 600 USD

Výsledek: Nová jednotka S11 se po 5–7 letech rovná nebo překoná celkovou cenu použité jednotky S9, plus plná záruka a žádné skryté poškození.

Historie reklamací – 80 kVA Specific

Společnost Shanghai Industrial Transformer Co., Ltd. dodala 47 jednotek o výkonu 80 kVA (S11-M-80/10) mezi lednem 2024 a lednem 2026.

Uplatněné záruční reklamace: 0
Vrácené jednotky: 0
Hlášení o selhání pole: 0

Tyto jednotky byly dodány zákazníkům na Filipínách (12 jednotek), Indonésii (8 jednotek), Nigérii (6 jednotek), Vietnamu (5 jednotek) a domácí Číně (16 jednotek). Kontaktní informace pro referenční zákazníky mohou být poskytnuty na základě dohody o mlčenlivosti.

Časté dotazy – Specifické pro komerčního kupujícího

Otázka: Jaký je přesný typ a množství oleje pro celní úřad?

A: Minerální olej třídy IEC 60296, přibližně 105 kg na jednotku. HS kód 2710.19. Transformátor HS kód 8504.23 (pro 80kVA). Olej nevyžaduje samostatné prohlášení, je-li zapečetěn z výroby.

Otázka: Lze toto namontovat na betonovou podložku venku?

A: Ano. Venkovní instalace vyžaduje výšku podložky minimálně 300 mm nad terénem, nádrž na zadržování rozlitého oleje a pouzdra odolná proti povětrnostním vlivům (specifikujte při objednávce). Standardní porcelánové průchodky jsou odolné vůči povětrnostním vlivům, ale vystavení UV záření způsobí kosmetické žloutnutí – žádný vliv na výkon.

Otázka: Jaký je násobek zapínacího proudu?

A: Přibližně 8-10× jmenovitý proud po dobu 0,1 sekundy. Pro 80kVA při 400V sekundární, jmenovitý proud = 115A, náběh ≈ 900-1150A pro první cyklus. Ujistěte se, že předřazený jistič má charakteristiku C-křivky nebo D-křivky (ne B-křivku).

Otázka: Poskytujete dohled nad instalací?

Odpověď: Včetně vzdáleného video dohledu (WhatsApp/WeChat). Uvedení do provozu na místě je k dispozici za 1 800 USD za týden plus cestování a ubytování. Upozornění minimálně 7 dní předem.

Otázka: Co je to snížení nadmořské výšky?

Odpověď: Nad 1 000 m snižte jmenovitou kapacitu o 1 % na 100 m. V nadmořské výšce 2 000 m by tato jednotka o výkonu 80 kVA měla být omezena na nepřetržitý výkon 72 kVA. Žádná změna ztrát – pouze klesá účinnost chlazení.

Otázka: Mohu se připojit paralelně se stávajícím 80kVA transformátorem?

Odpověď: Ano, pokud má stávající jednotka stejnou impedanci (4% ±5%), poměr napětí a skupinu připojení (Dyn11). Před paralelním provozem je vyžadován test cirkulačního proudu. Poskytujeme schémata zapojení.

Dlouhodobá hodnota

Tento80 kVA olejový transformátor pro komerční distribuci energieposkytuje továrně naměřenou průměrnou ztrátu naprázdno 0,177 kW, hladinu hluku ≤ 55 dB(A) a nulové nároky na záruku u 47 dodaných jednotek. Je vhodný pro supermarkety, malé hotely a lehká komerční zařízení vyžadující výkon 150-250A při 0,4kV.
