V oblasti napájecího zařízení pochází název „Oil Immersed Transformer“ přímo z jeho základních strukturálních prvků. Tento typ transformátoru zcela ponoří klíčové elektromagnetické komponenty uvnitř speciálního izolačního oleje. Tento strukturální design je základní značkou, která ji odlišuje od jiných typů transformátorů.

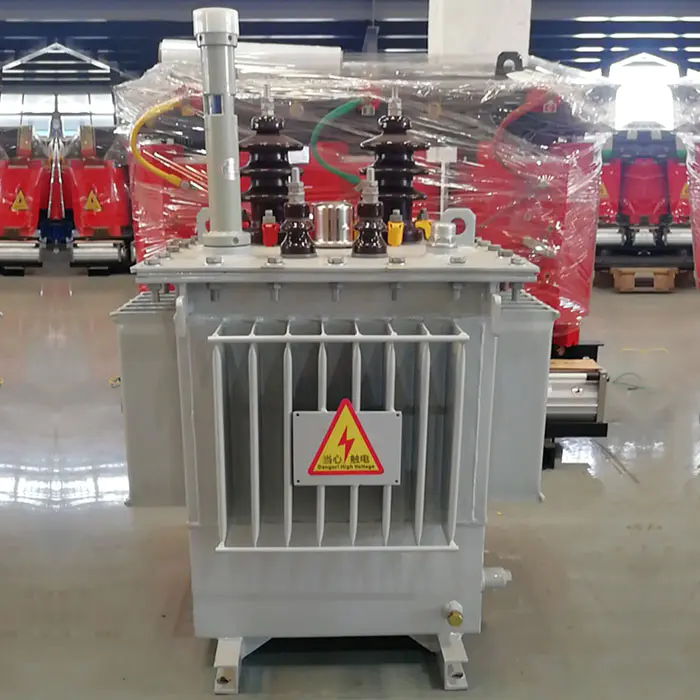

TheTransformátor ponořeného olejem 30 kVaje složen hlavně z železného jádra, vinutí a izolačního systému. Jeho nejvýznamnějším vnějším prvkem je kovová krabička nebo zvlněná skořápka s chladicími dřezy a vnitřní prostor je naplněn velkým množstvím izolačního oleje. Když je transformátor uveden do provozu, proud prochází vinutím a generuje pracovní teplo. Izolační olej hraje v tomto procesu více klíčových rolí:
Nejprve jako efektivní dielektrikum blokuje aktuální cestu mezi komponenty s různými potenciály.
Za druhé, jako médium přenosu tepla přináší teplo z vnitřního topného plochy na povrch krabice prostřednictvím konvekce.
Současně může tekoucí olej také izolovat vzduch od kontaktu a brání procesu stárnutí klíčových vnitřních materiálů.
Díky této vnitřní struktuře ponořené olejem je zvláště vhodná pro dlouhodobý provoz venku nebo na místech s tvrdými podmínkami prostředí. Přítomnost izolačního oleje výrazně zlepšuje spolehlivost vnitřní izolace zařízení a jeho vlastnosti tepelné kapacity také účinně zpomalují rychlost teploty zařízení, když zatížení kolísá. Přestože je třeba pravidelně kontrolovat hladinu oleje a kvalitu oleje, tento design poskytuje transformátoru stabilní a předvídatelné schopnosti služeb po mnoho let. Spoléhání se a aplikace „oleje“ je nejdůležitější technickou poznámkou pod čarou „oleje-ponořené“.
