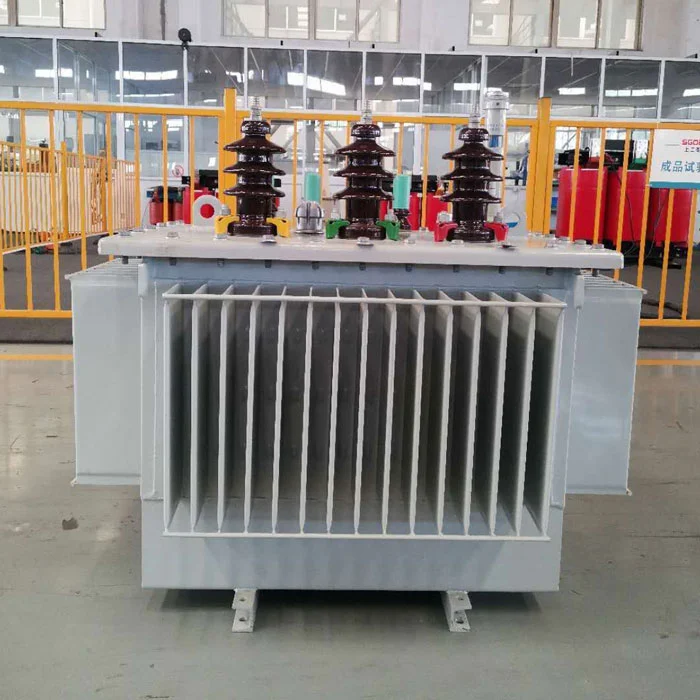

TheTransformátor ponořeného olejem 80 kVaje utěsněné zařízení pro přeměnu výkonu konstruované s jádrem křemíkového oceli válcovaného studenou a kyslíkovým vinutím měděné. Je vybaven designem spirálové cívky s podélnými olejovými kanály pro zvýšení vnitřního rozptylu tepla. Struktura odolná proti zkratu posiluje koncové podpěry k ochraně před přechodným proudovým přepětím. Vyhrazený mechanismus zvedání a polohovací systém zajišťuje stabilitu transportu.
TheTransformátor ponořeného olejem 80 kVaLze použít v systémech distribuce městské energie k odolání kolísání denního zatížení, a rozptyl tepla ponořeného olejem zajišťuje nepřetržitý provoz plného zatížení. Její struktura odolná proti korozi účinně blokuje korozi solného spreje ve vlhkých pobřežních oblastech.
Návrh zesílených izolačních olejových mezer pro oblasti s vysokou nadmořskou výškou snižuje riziko nízkotlakého výtoku.
| MODEL | KAPACITA (KVA) |
Hv (KV) |
Lv (KV) |
Žádná ztráta zatížení (KW) |
HROZIVÁ BLÍZKOST (%) |
HMOTNOST (KG) |
DIMENZE (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Složky rozpuštěného plynu jsou pravidelně analyzovány chromatografickou analýzou a diagnostika vnitřní poruchy je aktivována, když jsou koncentrace acetylenu abnormální. Hladina oleje je monitorována pomocí indikátoru dvoubarevného okna a nouzový alarm se spustí, když hladina oleje náhle klesne. Provádí se roční testování dielektrické pevnosti oleje a filtrace oleje oleje se provádí, když rozkladové napětí klesne pod prahovou hodnotu.
Prodloužený provoz pod specifickou rychlostí zatížení vedl k nízké teplotě oleje vTransformátor ponořeného olejem 80 kVa, což vede k analýze vody a snížené izolační síle. K udržení rozpustnosti vody v oleji je nutné pravidelné zahřívání plného zatížení. Automatické vytápění by mělo být aktivováno během zimních odstávek, aby se udržela teplota oleje.
Okamžitě proveďte test frekvenční odezvy deformace vinutí a porovnejte ji s referenčním spektrem. Zkontrolujte posun poddržených šroubů zavěšením krytu a pomocí laserového rozsahu k ověření axiálních rozměrů. Proveďte test bez zatížení pro sledování abnormálních harmonických vibrací. Pokud je jádro uzemněno ve více bodech, demontujte a opravte izolaci.
