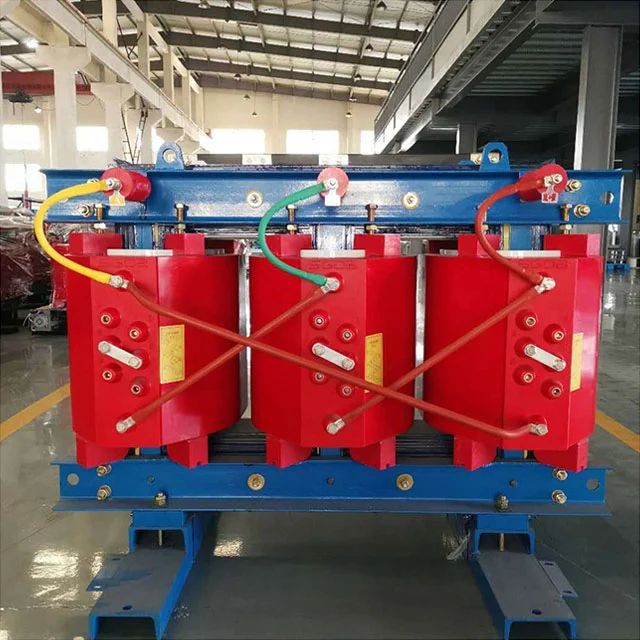

Jako profesionální výrobce by vám SGOB chtěl poskytnout vysoce kvalitní transformátor třífázového typu 50Hz v rozmezí 50 Hz, což je třífázové zařízení pro přeměnu energie bez tekutého izolačního média. Navrženo pro vnitřní a ekologicky citlivé oblasti, patří do kategorie bez údržby přenosu a distribuce.
Vysoce kvalitní transformátor suchých typů 50 Hz 50 Hz je vyroben čínským výrobcem SGOB, který realizuje přeměnu střídavého napětí prostřednictvím principu elektromagnetické indukce, jmenovitá kapacita se přizpůsobí požadavkům na střední distribuci, jádro a vinutí jsou zapouzdřeny pevným izolačním materiálem.
Systém vinutí přijímá izolaci epoxidové pryskyřice ze skleněných vláken ze skleněných vláken, která je vytvořena do těsnicího těla bez mezery vakuovým tlakem.
Jádro 200KVA Transformátor třífázového typu 50Hz 50Hz přijímá křemíkovou ocelovou plech orientovanou na zrna s plnou šikmou laminací švu a povrch je potažen izolační vrstvou odolnou proti vlhkosti. Kanál rozptylu tepla je navržen s trojrozměrným průchodem voštiny vzduchu a rozptyl tepla je aktivně realizován pomocí ventilátoru s kontrolou teploty.
Měděná lišta odolná vůči korozi pro připojení terminálů, podpora obousměrného přístupu kabelu. Shell přijímá technologii spreje ocelových desek na studena a instalační rozhraní tlumiče nárazů je vyhrazeno na dně.
Během provozu musí být ventilační potrubí udržováno bez prachu a akumulace prachu ve ventilačním potrubí musí být pravidelně čištěna zařízením pro sběr prachu s negativním tlakem. Zkontrolujte upevnění spojovacích terminálů jednou za šest měsíců a opětovné zamlžení s točivým momentem. Test odolnosti proti izolaci by měl být prováděn, pokud je vlhkost nižší než mezní hodnota. Před měřením odpojte všechna vnější připojení. Po náhlém selhání napájení musí být zařízení povoleno stát, dokud není teplota před restartováním v souladu s teplotou okolí. Chemická rozpouštědla jsou zakázána pro čištění povrchu skořepiny. K jejich otření lze použít pouze neutrální detergenty.
Transformátor suchého typu 200KVA třífázového typu 50Hz se používá v distribuční místnosti komerčních komplexů, pohotovostním napájecím systému výškové budovy, záložním obvodu v nemocničním operačním sál, nepřetržitém napájecím přístrojovém spojení, hlavním výrobním uzlu kabelu, distribuční stanici pro distribuci napájecího jeřábu a centru pro řídicí stanici v metru a na základě střediska požáru a výbuchu.
Ve srovnání s konvenčními transformátory suchého typu vylučuje proces lití 200KVA třífázový transformátor suchého typu 50Hz uvnitř vinutí a částečný výtok je výrazně nižší než u nepelovaných struktur. Koeficient tepelné roztažnosti epoxidové pryskyřice a měděného vodiče je porovnáván, aby se zabránilo praskání izolační vrstvy způsobené tepelným cyklováním. Účinnost výměny tepla trojrozměrné struktury rozptylu tepla překonává účinnost tradičních rovinných ploutve a zvýšení teploty se sníží při stejném zatížení. Základní technologie všech nakloněných kloubů snižuje ztrátu magnetického obvodu a proud bez zatížení je lepší než obecná úroveň odvětví. Preventivní povlak z rezance ochranného pouzdra prochází testem zrychleného spreje soli a v mokrém prostředí neexistuje žádné riziko koroze.
| MODEL | Žádná ztráta zatížení (W) |
Ztráta načítání (120%) |
HROZIVÁ BLÍZKOST (%) |
Noload Current (%) |
Úroveň hluku (LPA) db |
HMOTNOST (KG) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | Dimenze (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (z) (b) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (z) (b) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (z) (b) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (z) (b) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (z) (b) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (z) (b) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (z) (b) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (z) (b) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (z) (b) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (z) (b) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (z) (b) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (z) (b) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (z) (b) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (z) (b) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (z) (b) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (z) (b) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (z) (b) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (z) (b) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (z) (b) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (z) (b) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | Kapacita (KVA) | DÉLKA (MM) |
Šířka (mm) | VÝŠKA (MM) |
Podélný (MM) | Horizontální (mm) | Hmotnost (kg) |
| SC (z) (b) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (z) (b) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (z) (b) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (z) (b) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (z) (b) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (z) (b) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (z) (b) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (z) (b) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (z) (b) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (z) (b) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (z) (b) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (z) (b) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (z) (b) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (z) (b) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (z) (b) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (z) (b) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (z) (b) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (z) (b) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (z) (b) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (z) (b) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Vyžaduje trojrozměrná chladicí struktura další údržba?
Modul ventilátoru přijímá konstrukci těsnění ložiska a lze jej vyměnit jako celek poté, co nahromaděná doba provozu dosáhne prahu bez mazání a údržby.
Jak zabránit korozi terminálu v pobřežních oblastech s vysokou solnou mlhou?
Kontaktní pokovování 200KVA Transformátor třífázového typu 50Hz suchý typ je nikl-zinc slitina vícevrstvá kompozitní proces s volitelnými rukávy ochrany koncových koncových koncových koncových koncových koncových koncových koncových koncových koncových procesů.
