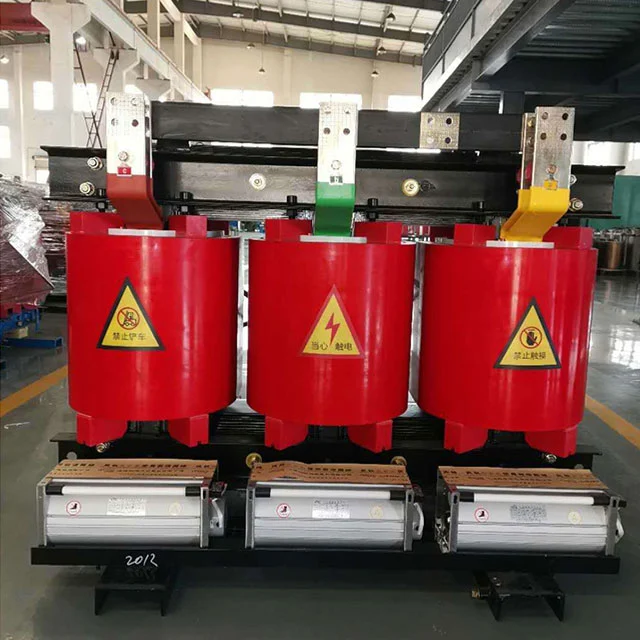

Suchý transformátor 3150kva

Suchý transformátor SGOB 3150kva vyrobený v Číně je nejmodernější elektrické zařízení navržené tak, aby splňovalo přísné požadavky na napájení průmyslových a komerčních prostředí. S jmenovitým výkonem 3150 kilovoltampérů (kva) nabízí tento transformátor bezkonkurenční výkon, spolehlivost a účinnost, díky čemuž je ideální volbou pro podniky, které vyžadují vysokokapacitní řešení napájení.

Jaké jsou použití suchých transformátorů?

Protože se při chlazení spoléhá hlavně na vzduch, dosahuje nejen bezpečné a účinné konverze napětí, ale má také výhody dobré požární odolnosti, šetrnosti k životnímu prostředí a nízkých nákladů na údržbu. Díky těmto vlastnostem je zvláště vhodný pro nasazení v městských oblastech nebo tam, kde jsou vysoké požadavky na požární riziko a kontrolu znečištění. Běžně se používá v citlivých vnitřních prostředích, jako jsou datová centra, nemocnice, školy a výškové budovy, stejně jako různé průmyslové areály.

Hlavní přednosti produktu

Náš suchý transformátor 3150kva eliminuje riziko úniku oleje, což z něj činí ekologickou a udržitelnou možnost. Tato konstrukce také zajišťuje, že transformátor lze snadno nainstalovat a provozovat v různých prostředích, včetně těch s omezeným prostorem. Kompaktní rozměry a robustní konstrukce suchého transformátoru SGOB 3150kva z něj činí vynikající volbu pro podniky, které potřebují výkonné, ale prostorově úsporné řešení.

Tento 3150kva suchý výkonový transformátor je vybaven pokročilými chladicími systémy, které udržují optimální provozní teploty, snižují hluk a tvorbu tepla. Tím je zajištěno, že transformátor běží tiše a efektivně a minimalizuje spotřebu energie a provozní náklady. Energeticky účinný design suchého transformátoru SGOB 3150kva také minimalizuje ztráty energie a maximalizuje dodávku energie do zátěže, čímž dále snižuje účty za energii a uhlíkovou stopu.

Lze jej přizpůsobit tak, aby vyhovoval konkrétním požadavkům zákazníka. Nabízí řadu možností pro různé aplikace a umožňuje podnikům přizpůsobit transformátor jejich jedinečným potřebám. Modulární konstrukce transformátoru umožňuje snadný přístup a údržbu, snižuje prostoje a prodlužuje životnost transformátoru.

VLASTNOSTI PRODUKTU

Transformátor suchého typu Cast Resin 3150kva vyrobený společností Shanghai Industrial Transformer Co., Ltd. je vyvinut a navržen ve spolupráci s Shenyang Transformer Research Institute zavedením pokročilé zahraniční technologie. Index spolehlivosti produktů dosáhl mezinárodní pokročilé úrovně.

Je bezpečný, nehořlavý a ohnivzdorný, bez znečištění a může být instalován přímo v těžišti. Je bezúdržbový, snadno se instaluje, má nízké komplexní provozní náklady, nízké ztráty, dobrý výkon odolný vůči vlhkosti, může normálně fungovat při 100% vlhkosti a lze jej uvést do provozu bez předsušení po vypnutí. Má nízký částečný výboj, nízkou hlučnost, silnou funkci odvodu tepla a může pracovat při 150% jmenovité zátěži za podmínek nuceného chlazení vzduchem.

Nyní je široce používán ve výškových budovách, obchodních centrech, letištích, stanicích, docích, metru, továrnách, podzemních distribučních stanicích, plošinách pro těžbu ropy na moři, elektrárnách a dalších místech s drsným prostředím a podmínkami použití.

Hlavní materiály a vlastnosti

Cívka používá jako vodič izolovaný měděný drát třídy F a jako izolaci kompozitní materiál ze skelných vláken a epoxidové pryskyřice. Jeho koeficient roztažnosti se blíží koeficientu roztažnosti měděného vodiče a má dobrou odolnost proti nárazu, odolnost proti změnám teploty a odolnost proti prasklinám. Všechny složky ze skelných vláken a epoxidové pryskyřice jsou samozhášecí a nebudou dále hořet. Současně je vysokonapěťová cívka zalita epoxidovou pryskyřicí pod vakuem 1 mbar a uvnitř cívky nejsou žádné bubliny, což zajišťuje, že částečný výboj cívky je malý. Současně je účinně snížena ztráta transformátoru.

U nízkonapěťových a vysokoproudých cívek je zkratové napětí velké, když dojde ke zkratu, a počet nízkonapěťových závitů je malý. Čím větší je nízkonapěťový proud, tím výraznější bude problém nestabilních ampérzávitů při použití typu vinutí drátu. Je také třeba zvážit problém rozptylu tepla. V tuto chvíli může použití fóliového vinutí pro nízké napětí lépe vyřešit výše uvedené problémy. Za prvé, fóliové výrobky nemají axiální závity a axiální úhly spirály vinutí. Ampérzávity vysokonapěťových a nízkonapěťových vinutí jsou vyvážené a axiální napětí transformátoru je malé, když dojde ke zkratu. Za druhé, díky tenké izolaci lze během procesu libovolně nastavit vícevrstvé vzduchové kanály a také je lépe vyřešen problém s odvodem tepla. Vnitřní svařování cívky využívá xenonové ochranné svařování na plně automatickém stroji na navíjení fólie, který má vysokou přesnost, nízký odpor svařování a žádný externí proces svařování. Mezi vrstvami vinutí je použita DMD izolace a konce jsou po navinutí utěsněny a vytvrzeny pryskyřicí.

Železné jádro transformátoru je vyrobeno z vysoce propustných za studena válcovaných křemíkových ocelových plechů 30EH120 s uspořádanou orientací zrna dovezených z Nippon Steel, Japonsko, s 45° plnými zkosenými spoji a čtyřúrovňovým postupným stohováním. Povrch železného jádra je utěsněn izolační pryskyřičnou barvou, aby se zabránilo vlhkosti a rzi, a dvě svorky a upevňovací prvky mají antikorozní ochranné vrstvy. Celé železné jádro využívá nenaskládaný železný třmen a ocelovou tažnou desku, která účinně snižuje ztráty naprázdno, proud naprázdno a hluk železného jádra.

Je použit chladicí ventilátor s příčným prouděním, který má vlastnosti nízkého hluku, vysokého tlaku větru, krásného vzhledu atd., A zvyšuje přetížitelnost transformátoru. Řízení teploty využívá inteligentní regulátor teploty pro zlepšení bezpečnosti a spolehlivosti provozu transformátoru.

PŘEHLED PRODUKTU

Suchý transformátor izolovaný epoxidovou pryskyřicí je velmi bezpečný produkt. Může být instalován přímo v nákladovém centru. Funguje dobře v prostředí se 100% vlhkostí bez předsušení. Byl široce používán v oblasti stavebnictví, obchodního centra, letiště, stanice, přístavu, metra, továrny, podzemní distribuční stanice, plošiny pro těžbu ropy na moři, elektrárny atd.

VLASTNOSTI PRODUKTU

● Ohnivzdorné

● Nízké ztráty během komplexního provozu

● Snadná údržba a instalace

● Dobrý chod v drsných podmínkách prostředí

● Neznečišťující produkt

● Odolnost proti vlhkosti

PARAMETRY

PROFIL SPOLEČNOSTI

Shanghai Industry Transformers Co., Ltd (SGOB) je dodavatel kompletního sortimentu elektrických distribučních zařízení. Mezi naše produkty patří:

● Olejové transformátory

● 35KV transformátory ponořené do oleje

● Suché výkonové transformátory s izolací z expoxidové pryskyřice

● Distribuční transformátory z amorfní slitiny

● Fotovoltaické transformátory

● Transformátory větrné energie

● Krabicové rozvodné transformátory

Naše společnost byla založena v roce 2007 a dnes má dílnu o rozloze 40 000 m2 a více než 200 zaměstnanců. Naše produkty jsou široce používány v široké řadě průmyslových odvětví, jako je výroba a distribuce energie, výroba uhlí, hutnictví, ropa a plyn, chemický průmysl, stavebnictví, přístavy, letiště, železniční a komunální infrastruktura.

Vyrábíme také související zařízení, jako jsou elektrické skříně a kryty, rozvaděče V současné době rozšiřujeme naši produktovou řadu do dalších oblastí souvisejících s napájením, jako jsou konektory smrštitelné za tepla, elektrické kabely a související mechanická zařízení atd. Naším cílem je vybudovat jednorázovou platformu dodávek elektrických zařízení a dílů pro naši globální zákaznickou základnu.

Spoléháme na náš přísný systém kontroly kvality, abychom dodávali produkty nejvyšší kvality. Z našich 200 zaměstnanců je 46 inženýrů se zkušenostmi. Náš systém kvality zahrnuje kvalifikaci pro:

● Čínské národní centrum pro dohled nad kvalitou transformátorů

● ISO-9001:2008 Systém managementu kvality

● ISO-14001:2004 Systém environmentálního managementu

● Systém ochrany zdraví a bezpečnosti OHSMS18000

Naše patenty:

Naše možnosti výroby a testování kvality zahrnují:

● Automatické navíjení fólie

● Digitální silikonová ocelová fólie a řezání

● Plně automatická vakuová sušící pec a lakovací linka

● Tester částečného vybití HAEFLY

● Analyzátor výkonu HAEFLY

● Harmonický analyzátor HAEFLY

Výsledkem je vynikající produkt s vysokou účinností, nižším ztrátovým výkonem a nízkou hlučností pro maximalizaci investic do infrastruktury.
