Popis výrobku

Výhody produktu

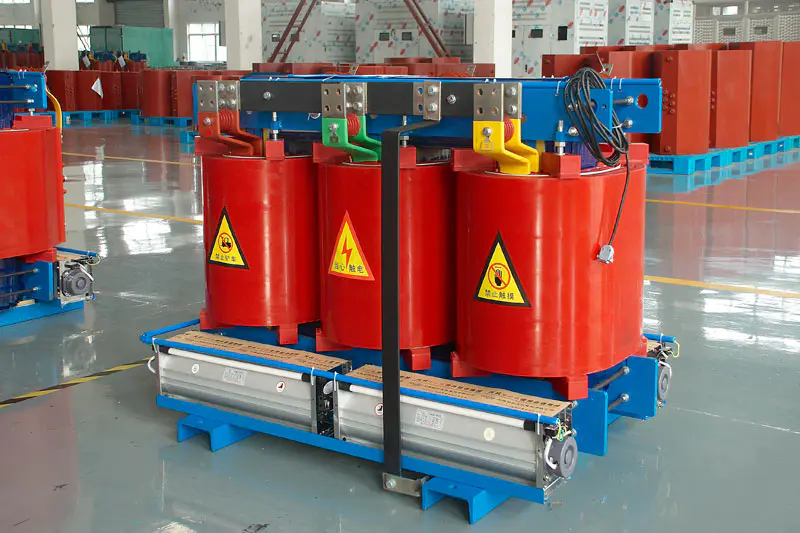

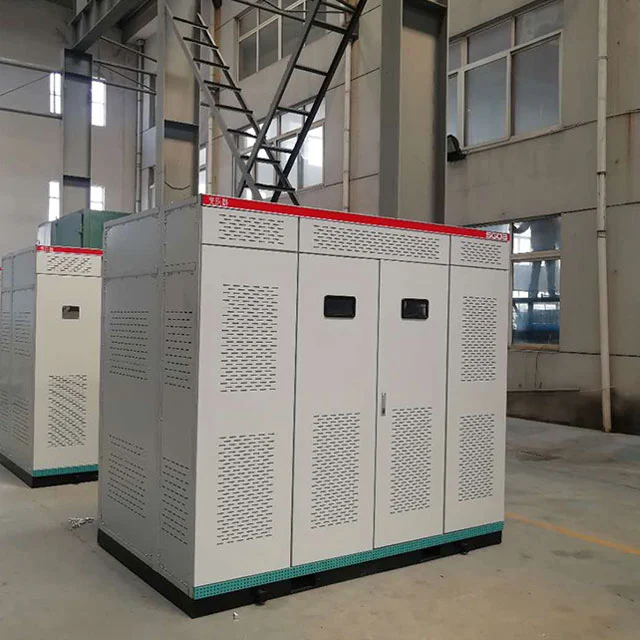

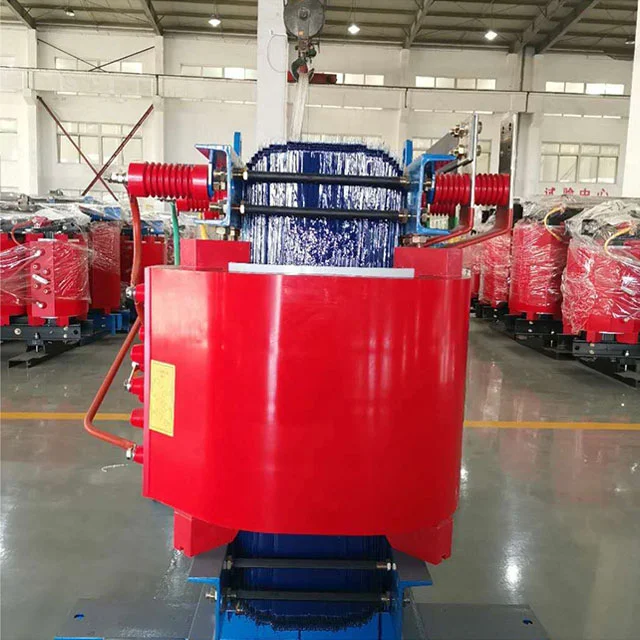

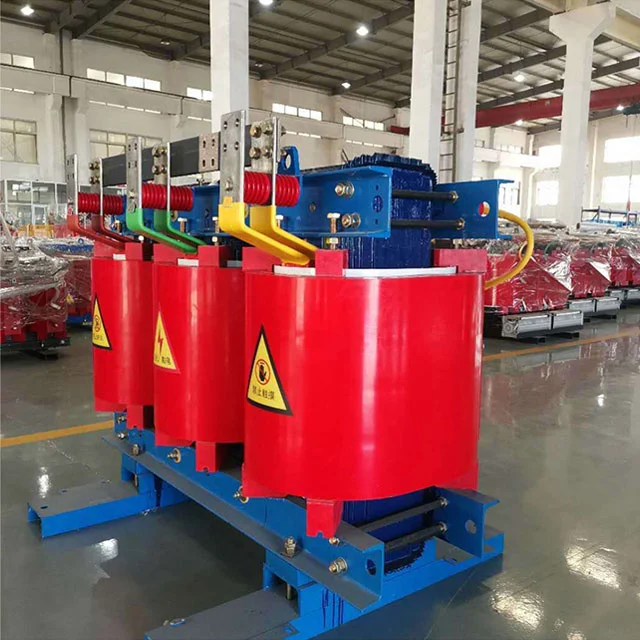

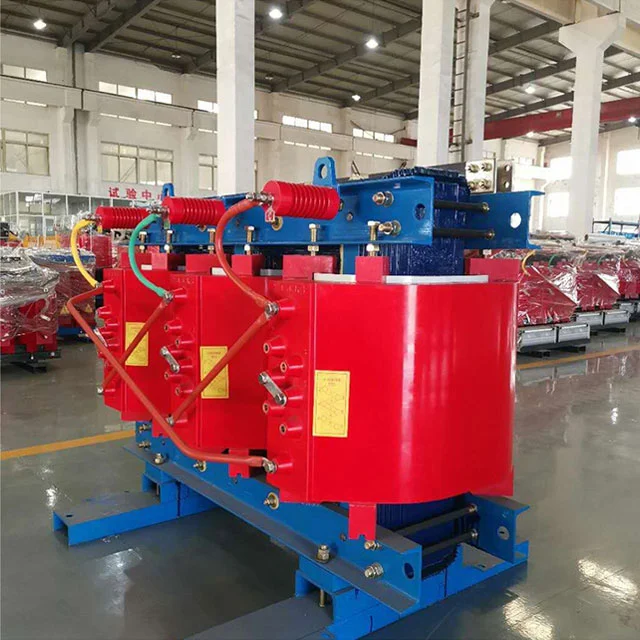

Suchý transformátor SGOB 630kva je vysokokapacitní elektrické zařízení, speciálně navržené tak, aby splňovalo přísné požadavky moderního průmyslového, komerčního a institucionálního prostředí. Jeho vysoký jmenovitý výkon 630 kVA z něj dělá spolehlivé a efektivní řešení napájení.

Transformátor suchého typu 630kva dosahuje spojení výkonu, účinnosti a ekologické udržitelnosti ve spolehlivém produktu. Tento transformátor se svým kompaktním designem, robustní konstrukcí a pokročilými izolačními materiály je ideální volbou pro různé aplikace a zajišťuje plynulou distribuci energie a vynikající provoz.

Transformátor SGOB 630kva izolačního suchého typu eliminuje riziko úniku oleje, snižuje údržbu a dopad na životní prostředí. Tento transformátor šetrný k životnímu prostředí je v souladu s globálním úsilím o udržitelnost, podporuje čistší energetická řešení a minimalizuje emise uhlíku.

Díky SGOB 630kva Dry Transformer Transformátory suchého typu mají kompaktní a trvanlivé konstrukční vlastnosti, mohou se přizpůsobit instalačním prostředím s omezeným prostorem a vydržet velké energetické zatížení. Tato funkce z něj dělá ideální volbu pro kritická místa se stísněnými prostorovými podmínkami a trvale vysokými nároky na energii. Jeho robustní konstrukční provedení zajišťuje, že zařízení může udržovat dlouhodobý spolehlivý a stabilní provoz i v náročných průmyslových prostředích.

Kromě svých robustních schopností manipulace s výkonem nabízí transformátor pro distribuci energie suchého typu SGOB 630kva působivou energetickou účinnost. Minimalizuje energetické ztráty, maximalizuje dodávku energie do zátěže a snižuje provozní náklady. Díky tomu je ideální volbou pro podniky, které chtějí optimalizovat svou spotřebu energie a snížit svou uhlíkovou stopu.

Co děláSuchý transformátordělat?

Suché transformátory se používají hlavně k dosažení bezpečné transformace napětí a efektivní distribuce. Jsou přirozeně chlazeny vzduchem spíše než izolačním olejem, a proto mají vynikající výhody, jako je dobrá požární odolnost, šetrnost k životnímu prostředí a snadná údržba. Tento typ transformátoru je vhodný zejména pro vnitřní prostory nebo citlivá prostředí s vysokými požadavky na bezpečnost a čistotu, jako jsou nemocnice, školy, velká nákupní centra a průmyslové závody. Mezitím ve speciálních scénářích, jako jsou tunely a doly, kde existují potenciální rizika hořlavosti nebo prostorová omezení, je také ideální volbou pro zajištění spolehlivého napájení a snížení nebezpečí požáru.

630kva Dry Transformer

VLASTNOSTI PRODUKTU

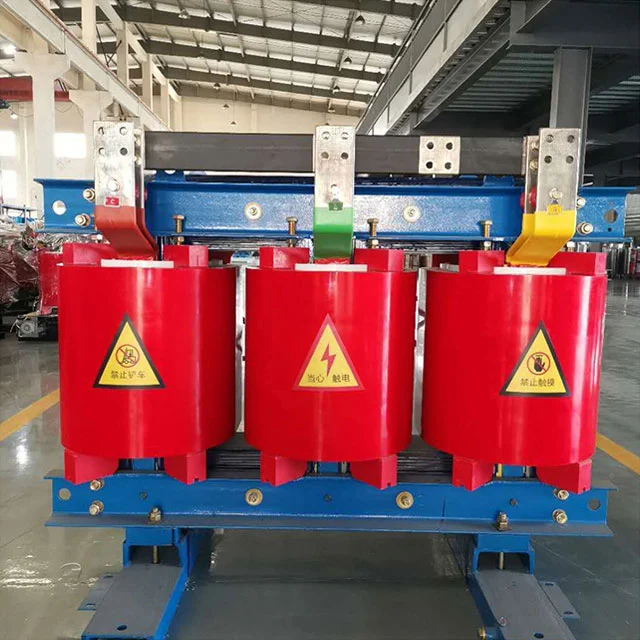

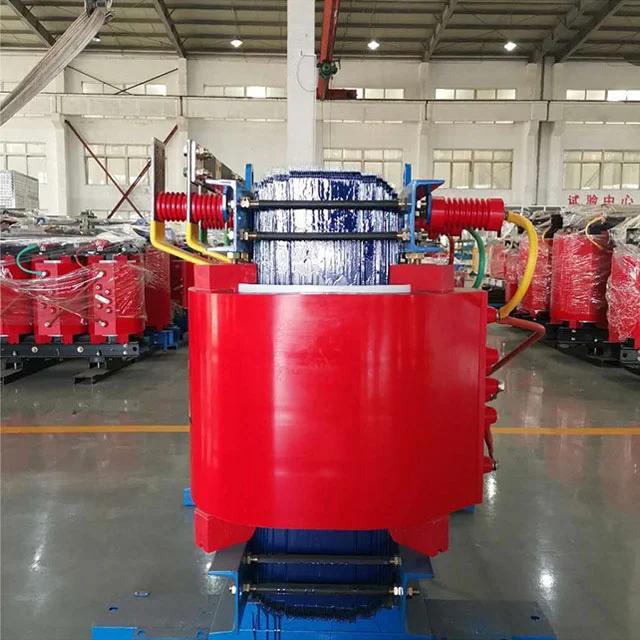

Transformátor suchého typu SGOB 630kva odlévaný z epoxidové pryskyřice vyrobený společností Shanghai Industrial Transformer Co., Ltd. je vyvinut a navržen ve spolupráci s Shenyang Transformer Research Institute zavedením pokročilé zahraniční technologie. Index spolehlivosti produktů dosáhl mezinárodní pokročilé úrovně.

Je bezpečný, nehořlavý a ohnivzdorný, bez znečištění a může být instalován přímo v těžišti. Je bezúdržbový, snadno se instaluje, má nízké komplexní provozní náklady, nízké ztráty, dobrý výkon odolný vůči vlhkosti, může normálně fungovat při 100% vlhkosti a lze jej uvést do provozu bez předsušení po vypnutí. Má nízký částečný výboj, nízkou hlučnost, silnou funkci odvodu tepla a může pracovat při 150% jmenovité zátěži za podmínek nuceného chlazení vzduchem.

Nyní je široce používán ve výškových budovách, obchodních centrech, letištích, stanicích, docích, metru, továrnách, podzemních distribučních stanicích, plošinách pro těžbu ropy na moři, elektrárnách a dalších místech s drsným prostředím a podmínkami použití.

630kva Dry Transformer

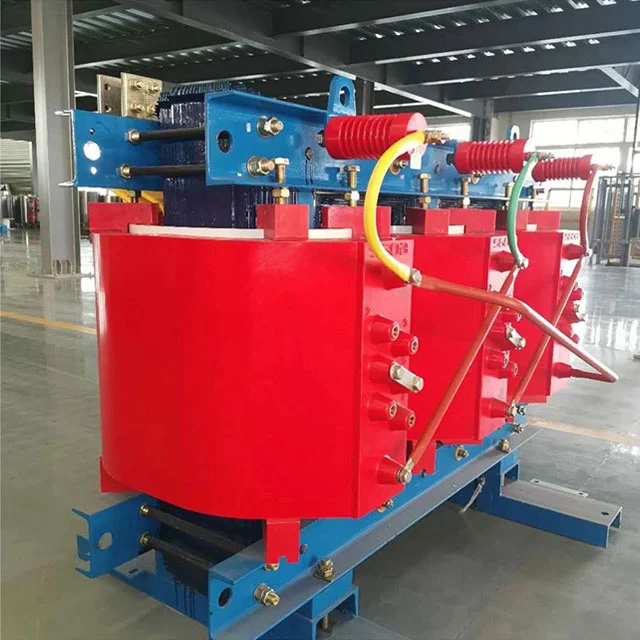

Hlavní materiály a vlastnosti

Železné jádro transformátoru je vyrobeno z vysoce propustných za studena válcovaných křemíkových ocelových plechů 30EH120 s uspořádanou orientací zrna dovezených z Nippon Steel, Japonsko, s 45° plnými zkosenými spoji a čtyřúrovňovým postupným stohováním. Povrch železného jádra je utěsněn izolační pryskyřičnou barvou, aby se zabránilo vlhkosti a rzi, a dvě svorky a upevňovací prvky mají antikorozní ochranné vrstvy. Celé železné jádro využívá nenaskládaný železný třmen a ocelovou tažnou desku, která účinně snižuje ztráty naprázdno, proud naprázdno a hluk železného jádra.

U nízkonapěťových a vysokoproudých cívek je zkratové napětí velké, když dojde ke zkratu, a počet nízkonapěťových závitů je malý. Čím větší je nízkonapěťový proud, tím výraznější bude problém nestabilních ampérzávitů při použití typu vinutí drátu. Je také třeba zvážit problém rozptylu tepla. V tuto chvíli může použití fóliového vinutí pro nízké napětí lépe vyřešit výše uvedené problémy. Za prvé, fóliové výrobky nemají axiální závity a axiální úhly spirály vinutí. Ampérzávity vysokonapěťových a nízkonapěťových vinutí jsou vyvážené a axiální napětí transformátoru je malé, když dojde ke zkratu. Za druhé, díky tenké izolaci lze během procesu libovolně nastavit vícevrstvé vzduchové kanály a také je lépe vyřešen problém s odvodem tepla. Vnitřní svařování cívky využívá xenonové ochranné svařování na plně automatickém stroji na navíjení fólie, který má vysokou přesnost, nízký odpor svařování a žádný externí proces svařování. Mezi vrstvami vinutí je použita DMD izolace a konce jsou po navinutí utěsněny a vytvrzeny pryskyřicí.

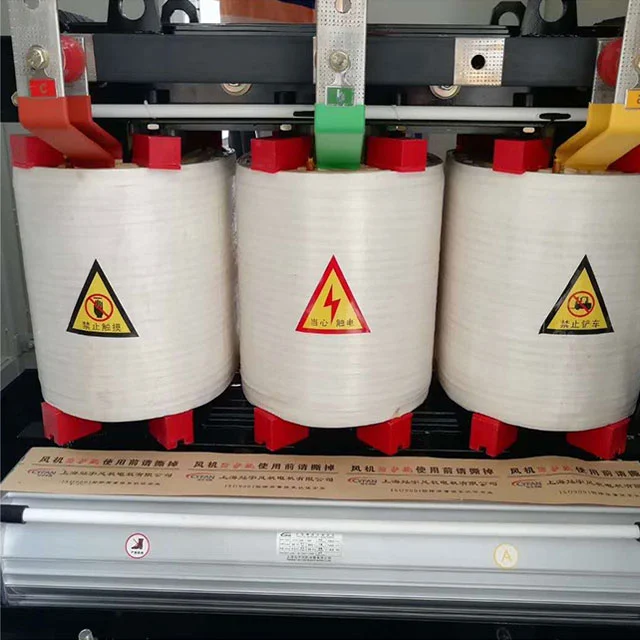

Cívka používá jako vodič izolovaný měděný drát třídy F a jako izolaci kompozitní materiál ze skelných vláken a epoxidové pryskyřice. Jeho koeficient roztažnosti se blíží koeficientu roztažnosti měděného vodiče a má dobrou odolnost proti nárazu, odolnost proti změnám teploty a odolnost proti prasklinám. Všechny složky ze skelných vláken a epoxidové pryskyřice jsou samozhášecí a nebudou dále hořet. Současně je vysokonapěťová cívka zalita epoxidovou pryskyřicí pod vakuem 1 mbar a uvnitř cívky nejsou žádné bubliny, což zajišťuje, že částečný výboj cívky je malý. Současně je účinně snížena ztráta transformátoru.

Je použit chladicí ventilátor s příčným prouděním, který má vlastnosti nízkého hluku, vysokého tlaku větru, krásného vzhledu atd., A zvyšuje přetížitelnost transformátoru. Řízení teploty využívá inteligentní regulátor teploty pro zlepšení bezpečnosti a spolehlivosti provozu transformátoru.

630kva Dry Transformer

POPIS PRODUKTU

Suchý transformátor izolovaný epoxidovou pryskyřicí je velmi bezpečný produkt. Může být instalován přímo v nákladovém centru. Funguje dobře v prostředí se 100% vlhkostí bez předsušení. Byl široce používán v oblasti stavebnictví, obchodního centra, letiště, stanice, přístavu, metra, továrny, podzemní distribuční stanice, plošiny pro těžbu ropy na moři, elektrárny atd.

VLASTNOSTI PRODUKTU

● Ohnivzdorné

● Odolnost proti vlhkosti

● Snadná údržba a instalace

● Dobrý chod v drsných podmínkách prostředí

● Neznečišťující produkt

● Nízké ztráty během komplexního provozu

Dry Transformer

PARAMETRY

MODEL	BEZ ZTRÁTY ZATÍŽENÍ (W)	ZTRÁTA ZATÍŽENÍ (120 %)	HROZIVÁ BLÍZKOST (%)	NÁZEVNÍ PROUD (%)	HLADINA HLUKU (lpa) dB	HMOTNOST (kg)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B) 10-50/10	285	1060		2.2	57	360
SC(B) 10-80/10	380	1460		1.7	59	590
SC(B) 10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B) 10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B) 10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

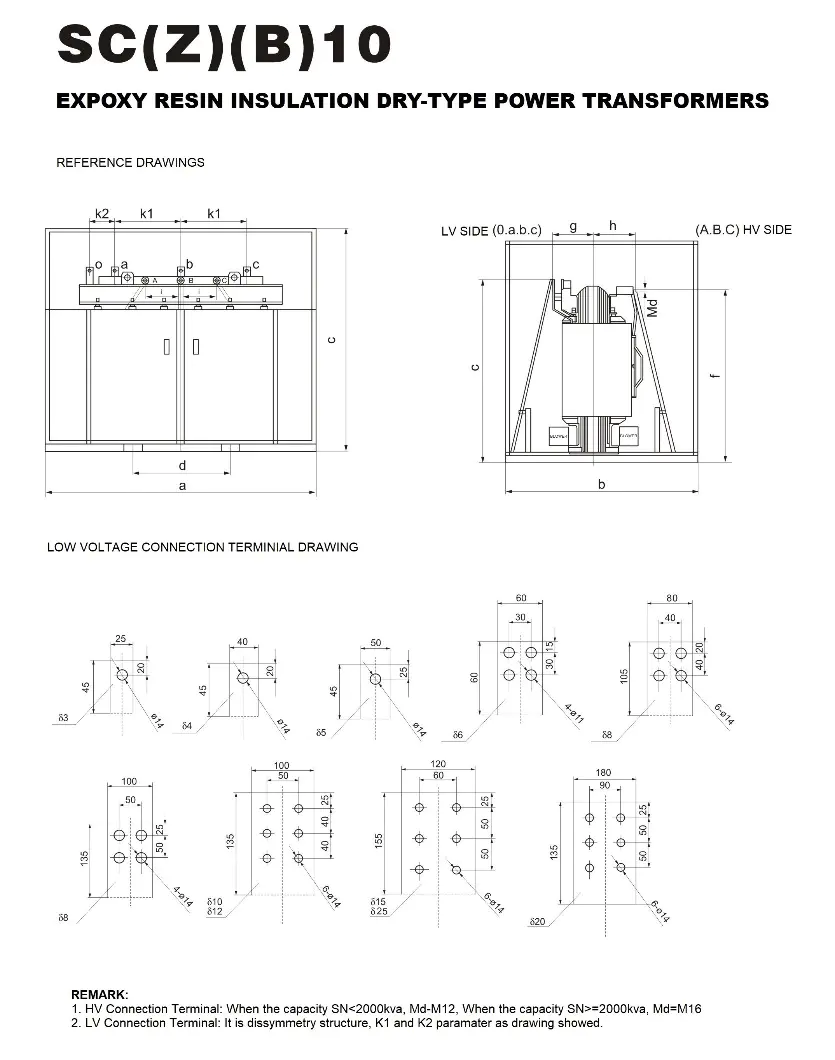

MODEL	ROZMĚR (MM)
MODEL	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

MODEL	KAPACITA (KVA)	DÉLKA (MM)	ŠÍŘKA (MM)	VÝŠKA (MM)	PODÉLNÉ (MM)	HORIZONTÁLNÍ (MM)	HMOTNOST (KG)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

PROFIL SPOLEČNOSTI

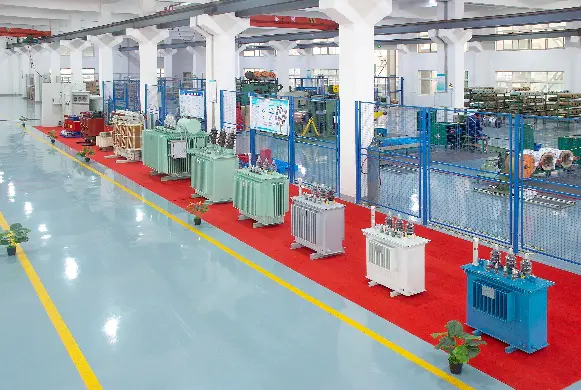

Shanghai Industry Transformers Co., Ltd (SGOB) je dodavatel kompletního sortimentu elektrických distribučních zařízení. Mezi naše produkty patří:

● Olejové transformátory

● 35KV transformátory ponořené do oleje

● Suché výkonové transformátory s izolací z expoxidové pryskyřice

● Distribuční transformátory z amorfní slitiny

● Fotovoltaické transformátory

● Transformátory větrné energie

● Krabicové rozvodné transformátory

company company

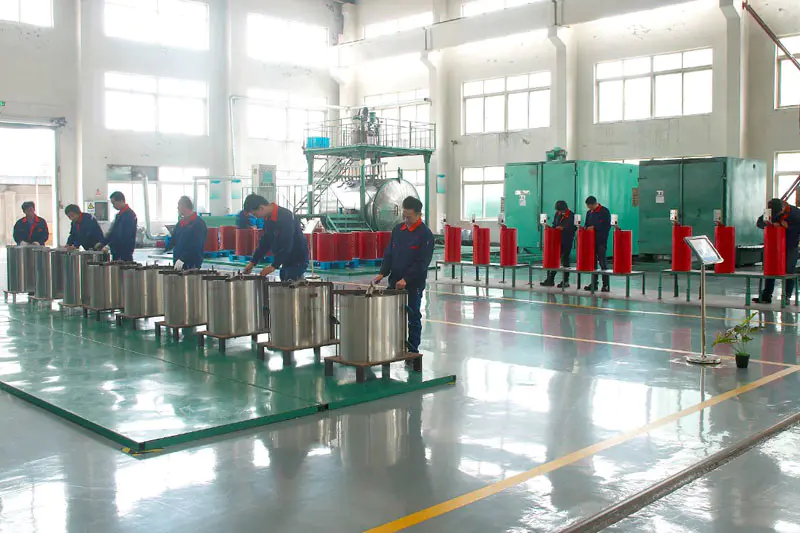

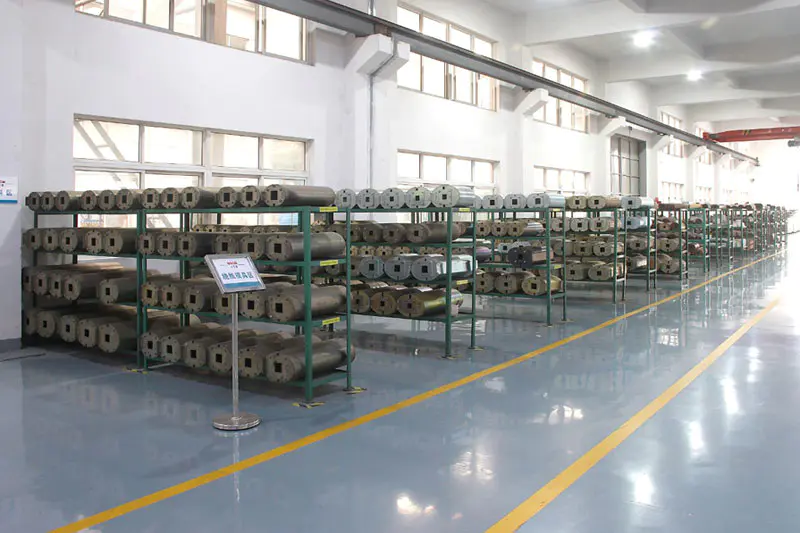

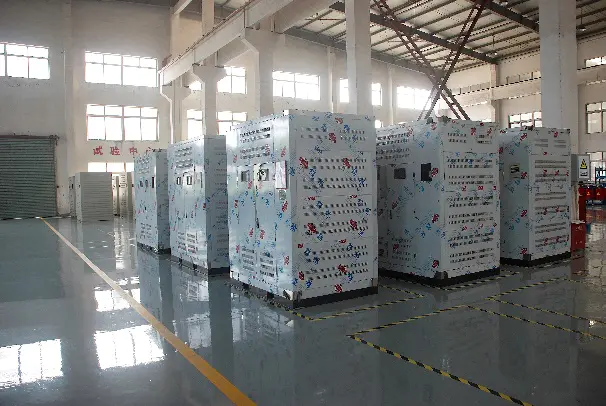

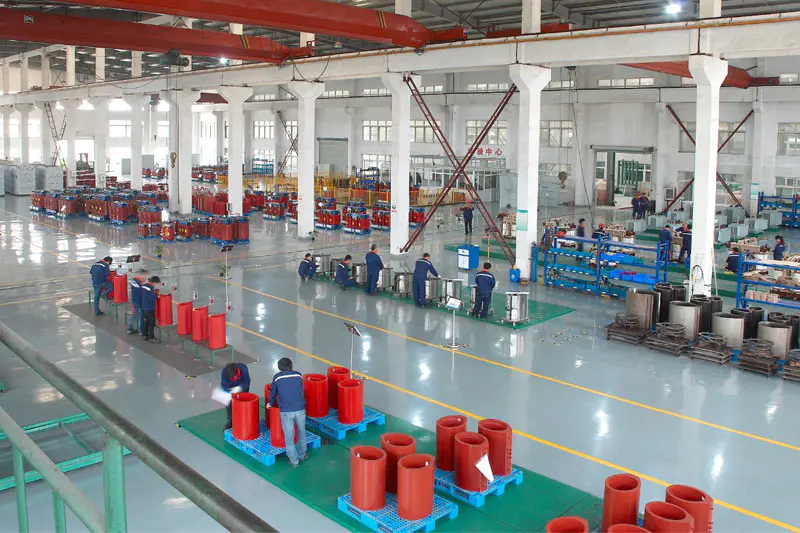

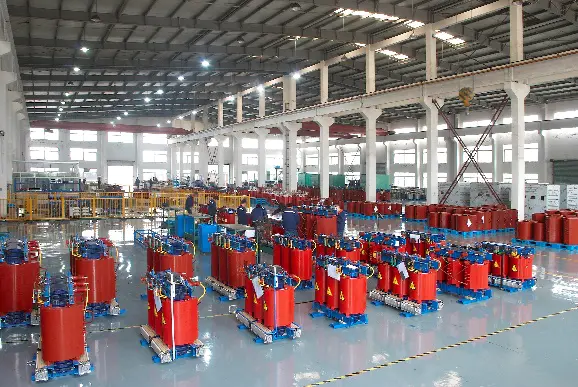

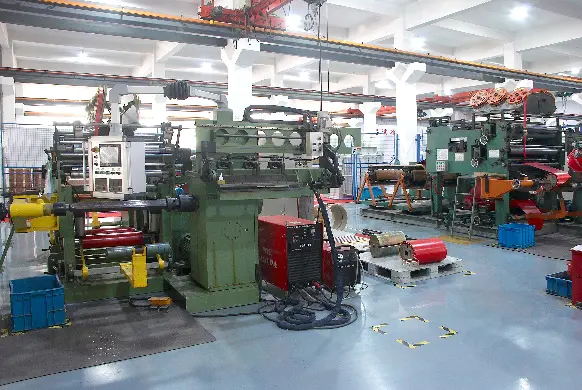

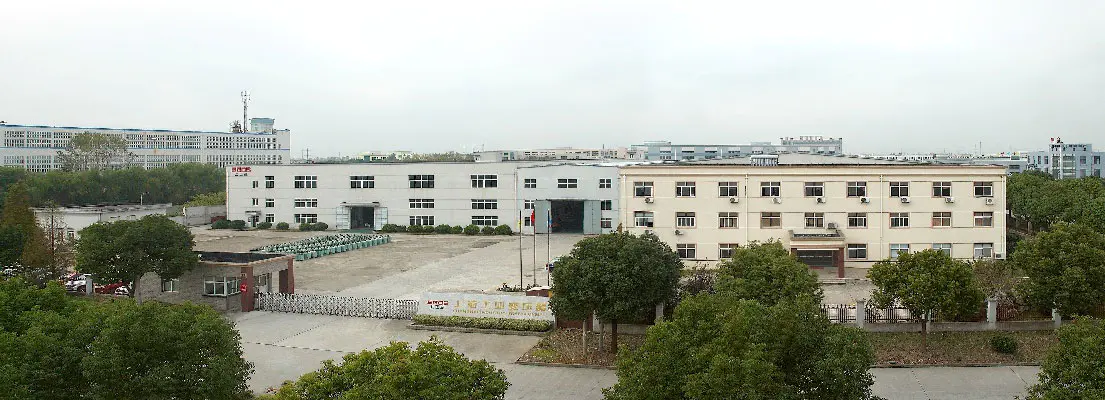

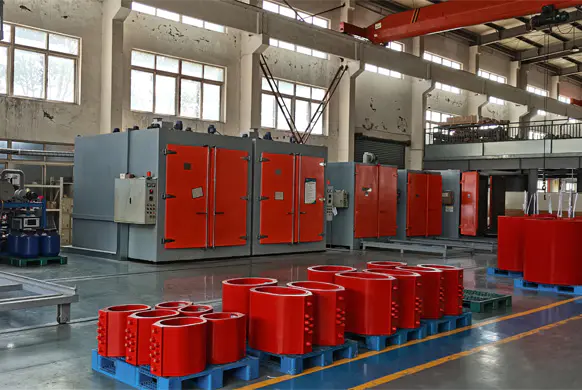

Naše společnost byla založena v roce 2007 a dnes má dílnu o rozloze 40 000 m2 a více než 200 zaměstnanců. Naše produkty jsou široce používány v široké řadě průmyslových odvětví, jako je výroba a distribuce energie, výroba uhlí, hutnictví, ropa a plyn, chemický průmysl, stavebnictví, přístavy, letiště, železniční a komunální infrastruktura.

company

Vyrábíme také související zařízení, jako jsou elektrické skříně a kryty, rozvaděče V současné době rozšiřujeme naši produktovou řadu do dalších oblastí souvisejících s napájením, jako jsou konektory smrštitelné za tepla, elektrické kabely a související mechanická zařízení atd. Naším cílem je vybudovat jednorázovou platformu dodávek elektrických zařízení a dílů pro naši globální zákaznickou základnu.

company company

Spoléháme na náš přísný systém kontroly kvality, abychom dodávali produkty nejvyšší kvality. Z našich 200 zaměstnanců je 46 inženýrů se zkušenostmi. Náš systém kvality zahrnuje kvalifikaci pro:

● Čínské národní centrum pro dohled nad kvalitou transformátorů

● ISO-9001:2008 Systém managementu kvality

● ISO-14001:2004 Systém environmentálního managementu

● Systém ochrany zdraví a bezpečnosti OHSMS18000

certificate
